乙酸环境下W18Cr4V高速钢点蚀萌生风险的快速评估方法

W18Cr4V高速钢因其优良的强度与耐磨性能，被广泛应用于阀门关键运动部件及耐磨部位。在复杂介质环境下,W18Cr4V高速钢的服役寿命与密封可靠性往往受到腐蚀-磨损协同失效的制约。在阀门启闭与长期服役过程中，介质可能含有一定浓度的有机酸成分，以乙酸最为常见；在特定工况条件下，乙酸浓度可达2%~5%，足以诱发并加速材料表面微米级蚀坑的形成。这类蚀坑易作为应力集中源，在介质冲刷与机械摩擦共同作用下显著加剧磨损过程，进而导致阀门部件早期失效。

针对此问题，很多学者进行了相关研究。Winkelmann H等研究发现X52CrMoV8-1钢在单宁酸溶液中会发生均匀腐蚀、局部腐蚀及晶界点蚀。Singh S和Kahyarian A等指出低碳钢腐蚀行为与乙酸浓度、温度及暴露时间显著相关，20%~30%乙酸腐蚀性最强。Jia等通过WL、PDP及EIS方法，证实单宁酸可作为W18Cr4V的阴极抑制剂，明确其浓度与缓蚀效果的关联。高巍等研究表明，ACQ处理弱酸对Q235A钢和热镀锌钢腐蚀性强，对红铜和304不锈钢腐蚀性微弱。Regone N N等通过乙炔等离子薄膜处理钢锯，证实其可提升碳钢在酸性环境中的耐腐蚀性。现有研究中，失重法与静态电化学测试（如动电位极化）能够量化材料的平均腐蚀动力学水平，但其输出往往是“零维”平均信息，难以回答工程关心的两个问题：

（1）在多相合金体系中，腐蚀会优先从何处开始；

（2）在典型工况（如2%~5%乙酸）下，如何快速分级风险水平并指导防护。

为此，本文将研究目标聚焦于“快速评估与决策支撑”：一方面，利用动电位极化直接给出材料在目标介质中的动力学参数（E_corr、i_corr、β_a、β_c等）；另一方面，通过二维微电偶腐蚀模型，将多相组织的电化学非均匀性转化为可视化的电流密度空间分布，定位点蚀萌生薄弱区。在此基础上，本文进一步把“场变量”压缩为工程可用的“指标”，形成快速风险分级与防护优先级建议。

2.1  材料、试样与电化学测试

本文选用商用W18Cr4V高速钢，其化学成分见表1。试样采用电火花线切割加工为10 mm×10 mm×5 mm，并用环氧树脂冷镶嵌，仅保留10 mm×10 mm表面作为工作电极面（有效暴露面积1 cm²）。测试前依次湿磨并用1.5 μm金刚石抛光膏抛光至镜面，丙酮与去离子水超声清洗后吹干备用。

腐蚀介质为不同浓度乙酸（CH₃COOH）溶液，使用分析纯冰醋酸与超纯去离子水在室温下新鲜配制；电化学测试采用三电极体系，工作电极为W18Cr4V试样，对电极为铂片，参比电极为饱和甘汞电极（SCE）。动电位极化前浸泡30 min稳定开路电位，随后以1 mV/s扫描速率在相对OCP的±300 mV范围扫描；各工况重复至少3次，并对塔菲尔区外推拟合获得E_corr、i_corr、β_a、β_c。

表1  W18Cr4V合金的典型化学成分

2.2  典型工况选取与极化参数输入

正常情况下，阀门材料可接触到的乙酸浓度普遍维持在1%~5%。为贴近工程实际，本文选取1%（低酸度参照）与5%（典型工况）为代表进行快速评估展示。极化曲线整体呈活化腐蚀特征，随着乙酸浓度增加，Ecorr向负移、icorr增大，表明腐蚀倾向与腐蚀动力学均增强。

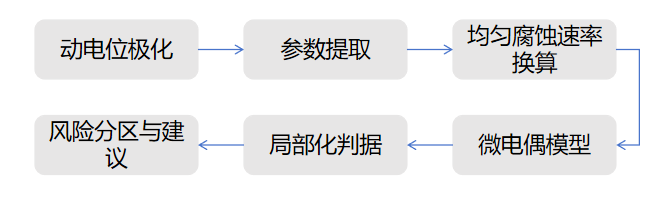

图1  快速评估流程图

2.3  由腐蚀电流密度估算均匀腐蚀速率

为了将电化学参数转换为工程可读量（mm·a⁻¹），本文采用基于法拉第定律的常用换算形式，对均匀腐蚀速率CR进行估算。考虑Fe以二价溶解（Fe→Fe²⁺+2e⁻），当量EW=M/n（M为摩尔质量，n为电子数）。为与试样面积（1 cm²）一致，icorr的单位统一为μA·cm⁻²。

2.4  微电偶腐蚀二维模型

W18Cr4V属于多相合金体系，Fe基体与硬质碳化物相的电化学活性差异可驱动微电偶效应。为快速识别点蚀萌生的薄弱区，本文采用二维有限元模型对代表性微区进行简化：由阳极域（Fe基体）、阴极域（碳化物相）与电解质域（乙酸溶液）构成，如图2所示。为兼顾计算效率与物理合理性，碳化物相的电化学行为可用其主要组分W的惰性行为近似表征。

图2  微电偶腐蚀二维几何模型示意图

模型边界条件采用经典电化学建模设置：阳极界面施加阳极动力学边界条件并与几何溶解位移关联；阴极界面仅施加阴极反应边界条件且不发生溶解位移；阳极与阴极在固相中视为等电位体（固相电势统一设为0 V作为参考）；电解质外边界为绝缘边界。

数值求解采用COMSOL Multiphysics电化学模块；为解析相界附近的梯度差异，对反应界面及邻近扩散层进行网格加密，如图3所示，并完成了网格独立性验证。

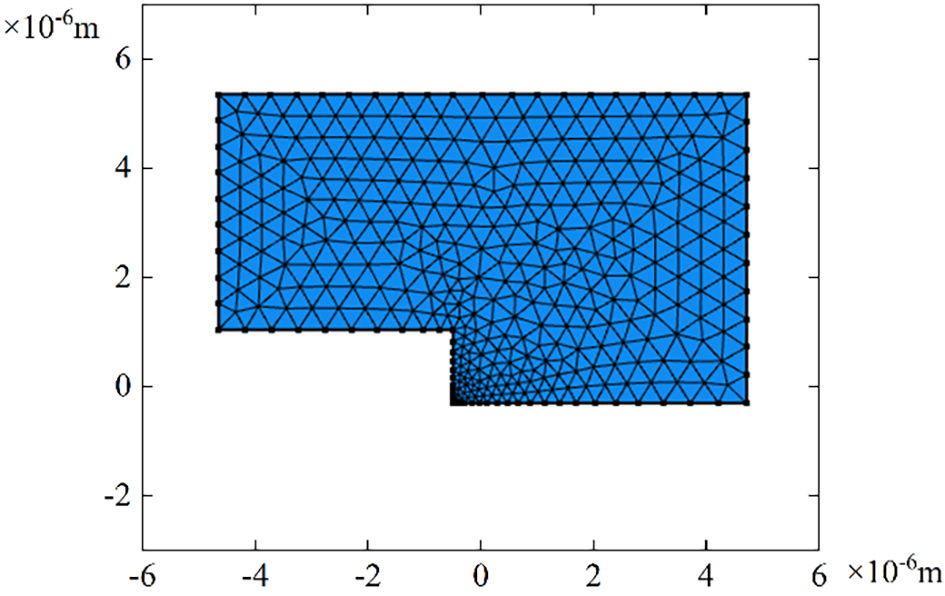

图3  网格加密示意图

表2中的阴/阳极等效平衡电位、等效交换电流密度及塔菲尔斜率均由本研究在1%与5%乙酸溶液中的动电位极化曲线经塔菲尔外推/线性拟合获得。其中，icorr在Ecorr处对应阴、阳极支的等效反应速率，因此作为微电偶边界的等效交换电流密度输入，用于快速评估相界局部化趋势。其余物性/边界参数（如电导率、极限电流密度）为快速评估所采用的保守设定，模型适用范围与不确定性已在下文进行说明。

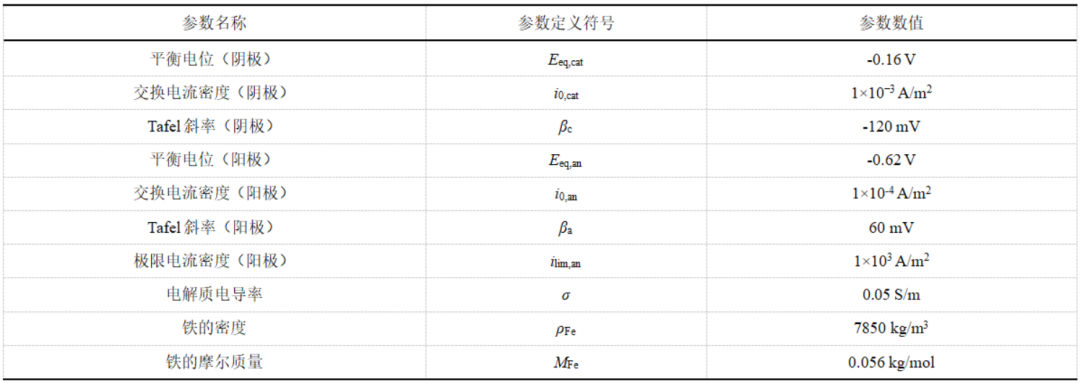

表2  微电偶模型求解所需的基础参数

2.5  局部化判据与风险分区

为便于现场快速决策，本文不直接以云图作为最终输出，而是将微电偶模拟结果提炼为两个可复核、可对比的局部化判据。

（1）相界峰值—平均比

式中  i_max——阳极界面电流密度在相界附近的峰值

该比值反映了腐蚀是否“高度局部化”（比值越大，点蚀萌生倾向越强）。

（2）衰减特征距离

沿阳极界面从相界（x=0）向基体方向，定义当电流密度衰减至峰值的10%时的距离为L_0.1。该量反映了微电偶影响范围：L_0.1越小，越呈现“尖峰型”局部化特征。

（3）快速分区建议

将“均匀腐蚀速率CR”与“局部化比R_p”组合进行三段式分区：1）低风险：CR<0.5 mm·a⁻¹且R_p<5；2）中风险：0.5 mm·a⁻¹≤CR<1.0 mm·a⁻¹或5≤R_p<10；3）高风险：CR≥1.0 mm·a⁻¹或R_p≥10。

3.1  极化参数与总体腐蚀倾向

图4为W18Cr4V在1%与5%乙酸溶液中的动电位极化曲线，表3为1%与5%乙酸下的电化学参数（由动电位极化塔菲尔外推获得）。结合两者可知，乙酸浓度升高使E_corr负移且i_corr增大，腐蚀动力学增强。

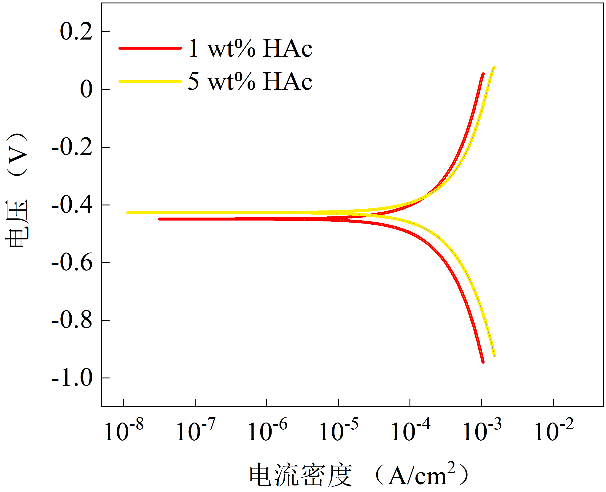

图4  W18Cr4V在1%与5%乙酸溶液中的动电位极化曲线

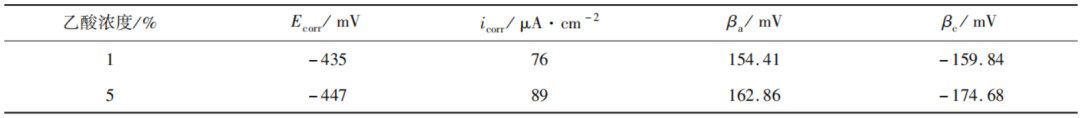

表3  从极化曲线中提取的电化学参数

3.2  腐蚀速率计算

根据2.3节的法拉第换算，得到均匀腐蚀速率估算结果见表4。在5%乙酸下，CR达到1 mm·a⁻¹量级，提示在典型木材酸性环境上限工况下，若缺乏有效防护，刀具材料的腐蚀损失不可忽略（尤其当腐蚀与磨损耦合时）。乙酸浓度的工程意义在于其不仅是“加速平均腐蚀”，还可能通过局部化机制提高点蚀萌生概率。

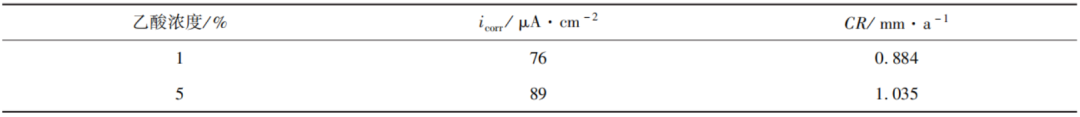

表4  由icorr估算的均匀腐蚀速率（CR）

3.3  微电偶局部化与萌生薄弱区

微电偶模型的直接结论：在腐蚀初始阶段，阳极（Fe基体）与阴极（碳化物）交界处（x=0）出现尖锐的阳极电流密度峰值，且显著高于远离相界的基体区域，表明该交界处是电化学反应最剧烈的活性位点，是点蚀优先生核的薄弱区，如图5所示。该现象与模型物理设定一致，即电位更负的Fe基体与电位更正的碳化物相之间形成微观电偶耦合，导致相界处阳极溶解高度集中。

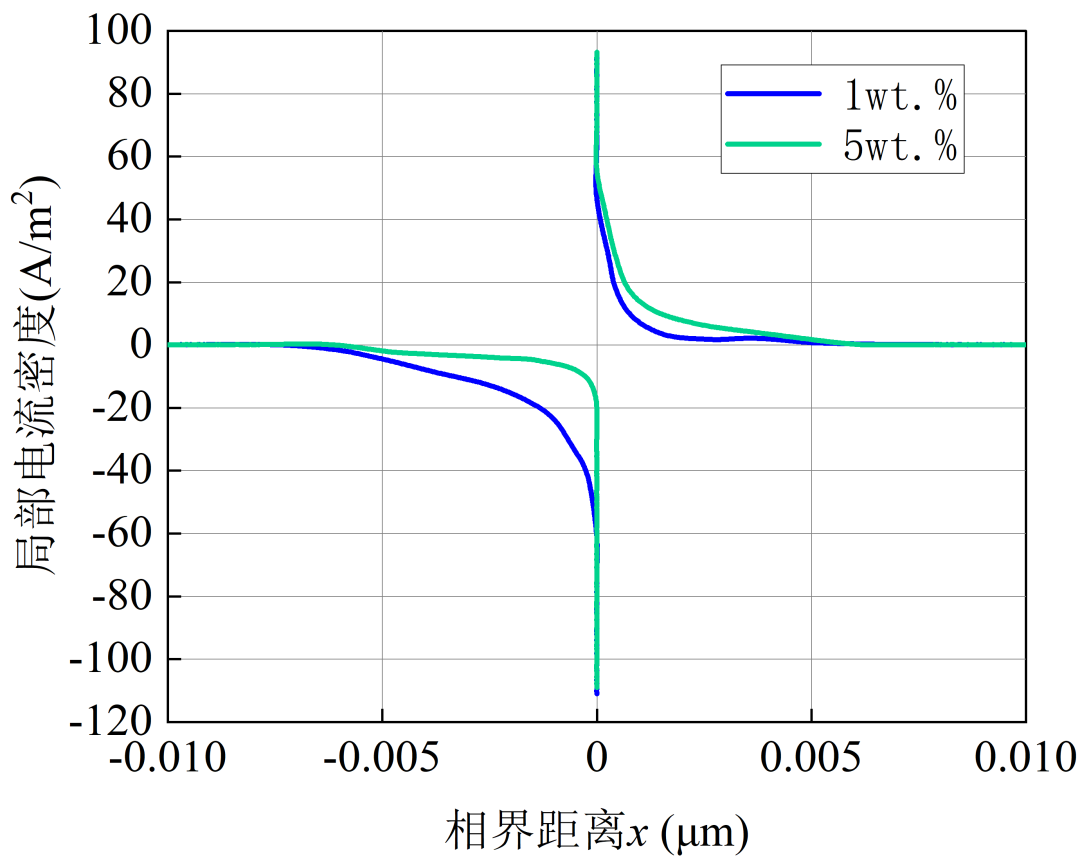

图5  不同乙酸浓度下阳极界面电流密度沿距离x的分布（t=0）

由表5可知，在1%与5%乙酸下，L_0.1均为3100 μm。该现象与本文对L_0.1的定义方式有关：L_0.1为沿阳极界面电流密度从相界峰值衰减至0.1i_max时的特征距离，是以“相对阈值”提取的局部化影响范围。在本文的快速评估模型中，电解质被视为均匀连续介质且其电导率σ取为常数，电流密度空间衰减主要由欧姆压降与几何尺度共同控制，因此当浓度变化主要体现在反应动力学参数（i_max、平均电流密度）增强而不显著改变σ与几何时，L_0.1可能保持近似不变。需要指出的是，若进一步考虑乙酸浓度对电解质电导率、黏度及离子扩散系数的影响（从而改变欧姆降与传质限制），L_0.1可能随浓度发生偏移。因此，本文将L_0.1用于“相界局部化影响范围”的快速判别，并在“适用范围与不确定性说明”中明确其模型假设与局限。

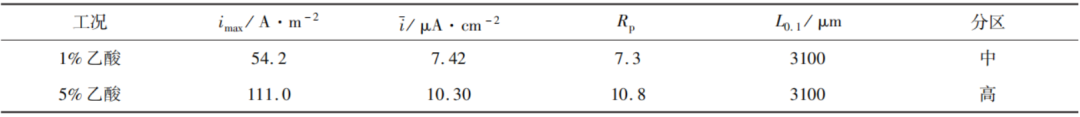

表5  局部化判据的提取与风险分级

3.4  风险分区与防护优先级建议

综合表4与表5，对于木材酸性环境，给出以下快速建议：

（1）薄弱区定位：优先关注Fe基体-碳化物相界，尤其是碳化物连续分布或团簇周边的长相界区域，该处电流密度峰值提示点蚀萌生概率最高。

（2）工况敏感性：乙酸浓度升高会强化腐蚀动力学并提高均匀腐蚀速率，可能加剧相界局部化，因此在“平均损失+局部萌生”两条路径上同时推高风险。

（3）防护优先级（由高到低）：

抑制阴极过程与削弱微电偶耦合（高优先）：表面涂层/改性、缓蚀剂、降低有效阴极面积。

组织层面的相界控制（中优先）：降低碳化物连续性，避免粗大团簇，优化热处理以减弱微电偶驱动力。

仅做“平均腐蚀”层面的余量设计（低优先）：对点蚀萌生抑制有限，但可作为补充。

（1）本文的CR为均匀腐蚀速率估算，适用于快速分级与余量讨论；点蚀萌生仍需依赖微电偶局部化判据（R_p、L_0.1）共同判断。

（2）二维微电偶模型采用代表性微区简化，适用于“薄弱区定位”和“趋势判断”；若要对实际组织形貌（真实碳化物尺寸/间距/体积分数）进行精确预测，需引入显微组织统计与参数标定。

（3）文中风险阈值为建议值，工程应用中应结合设备腐蚀余量、失效准则与现场统计进行再标定。

（4）本文结论的普适性体现在：有机酸环境下，局部腐蚀往往由微观异质性触发；其特殊性体现在：对于W18Cr4V，多相相界微电偶是主导的萌生机制，风险评估与防护应优先面向相界区域而非仅依据平均腐蚀速率。

本文面向含乙酸的木材加工与阀门服役环境中W18Cr4V高速钢易发生腐蚀-磨损协同失效，且早期失效多由表面微米级点蚀萌生引发的工程问题，围绕“腐蚀风险快速判定”与“组织薄弱区识别”两项现场需求，开展了以下研究：通过动电位极化试验与塔菲尔外推获得不同乙酸浓度下的关键动力学参数；在此基础上构建Fe基体-碳化物相二维微电偶模型，定量解析相界处局部电流密度分布；进一步将仿真场变量提炼为可工程复核的局部化判据，实现风险分级与防护优先级输出。基于上述研究，得到如下结论：

（1）乙酸浓度升高会显著增强W18Cr4V的整体腐蚀动力学。动电位极化结果表明，随着乙酸浓度提高，材料腐蚀倾向与腐蚀反应速率同步增强（表现为E_corr负移、i_corr增大），说明典型木材酸性工况（2%~5%乙酸）下材料的腐蚀风险需重点关注。

（2）多相组织的微电偶效应导致相界成为点蚀优先生核的薄弱区。基于极化参数建立的Fe基体-碳化物相二维微电偶模型显示：在腐蚀初始阶段，阳极电流密度在Fe基体/碳化物相界处出现明显峰值与集中，远高于基体远离相界区域，相界区为电化学反应最活跃位置，是点蚀更易萌生与局部化发展的关键薄弱区。

（3）“峰值-平均比R_p+衰减特征距离L_0.1”可作为快速判据支撑风险分级。将微电偶模拟输出由“电流密度云图”转化为R_p与L_0.1两个可对比指标，表征相界局部化强度及其影响范围，从而将微观局部化趋势压缩为现场可用的工程判据，提高快速评估的可操作性与可复核性。

（4）本文提出的“极化参数-工程换算-微电偶模拟-风险分区”流程可用于防护优先级判定。该方法不仅可给出均匀腐蚀速率层面的风险提示，更能定位相界局部化导致的点蚀萌生高风险区域，为涂层/表面改性、缓蚀与组织优化等措施的优先级排序提供依据，为W18Cr4V高速钢在酸性服役环境中的工程应用与失效预防提供参考。
